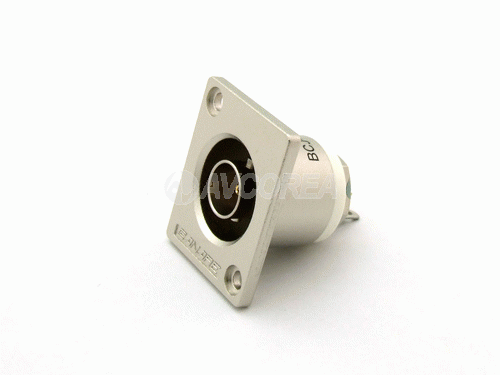

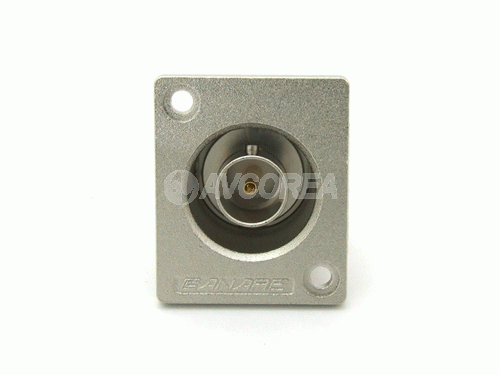

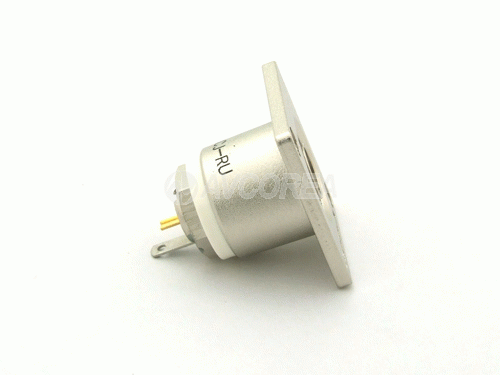

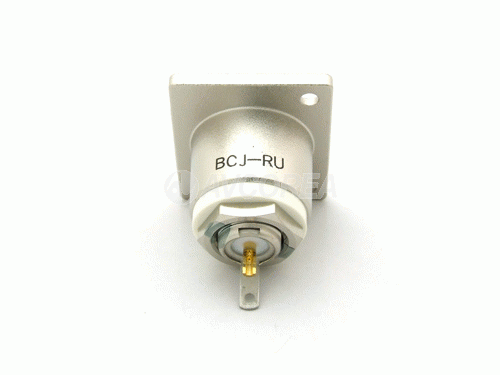

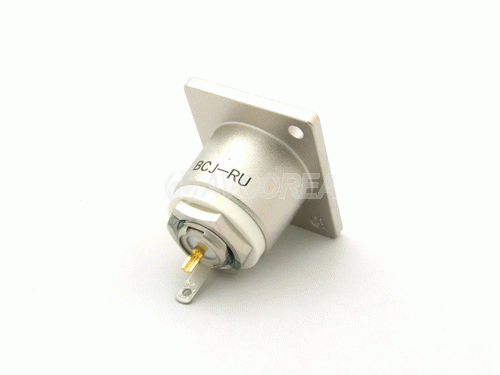

[8740]카나레 75옴 리셉터클 패널타입 BCJ-RU
스   펙 : 75옴 패널 설치 프랜지 타입(매입), 직접 배선 타입
제조사 : 카나레(Canare)
수   량 :
판매가 : 8,200 원
적립금 : 0 원
100000이상 구매시 무료배송 납품/납기 견적요청은 전화주시기 바랍니다.
장바구니담기 바로주문하기
이전화면
제목 없음

안녕하세요. 케이블 전문몰 AVC코리아 입니다.

일본 카나레사의 75옴 임피던스의 BNC 형 리셉터클 입니다.
각종 영상장비 및 비디오 신호 입출력에 사용되는 BNC 케이블 연결 리셉터클 입니다.

임피던스(75Ω) (JIS C5412, MIL-C39012에 준거) 을 따르고 있으며, VSWR은 2GHz까지 1.1이하
(패널잭 타입은 1GHz까지)
고성능 BNC형 리셉터클 입니다.

중심 콘택트는 탄력성이 뛰어는 베릴륨동을 채용하여 빈번한 BNC 케이블 접속에도 안정적인 접속력을
유지시켜줍니다. 직접 배선타입 및 패널잭 타입의 중심콘택트는 납땜식으로 되어 있으며,
플랜지 타입은 파손방지 구조의 매입 타입니다.

각종 커넥터의 사양을 반드시 참조하시기 바라며, 패널타입의 경우 ITT 캐논재와 뉴트릭재의
패널사이즈를 참조하시기 바랍니다.

아래 설명안에 모델명 전품목 판매합니다. 납품, 납기 및 견적문의는 전화주시기 바랍니다.

02-718-4791 (박영환 과장)

75ΩBNC형 리셉터클


패널 설치 프랜지 타입(매입)

모델명

사 양

프랜지
사이즈

적합
케이블

BCJ-RU

직접 배선 타입

ITT
캐논제
XLR-F77
-

BCJ-RUC1

패널 잭 타입(당사공구를 사용해주세요)

1.5C-2V

BCJ-JRU

중계 타입(BNC암-BNC암)

-

BCJ-RUD

직접 배선 타입

뉴트릭제D시리즈

-

BCJ-RUDB

BCJ-JRUD 중계 타입(BNC암-BNC암)
-
BCJ-JRUDB

VSWR은 2GHz까지 1.1이하(패널잭 타입은 1GHz까지)
중심 콘택트에는 탄력성이 뛰어난 벨리륨동을 사용하였습니다.
(금도금 마무리)
직접 배선 타입및 패널 잭 타입의 중심 콘택트는 납땜식으로 되어
있습니다.
프랜지 타입은 파손방지구조의 매입 타입입니다<그림>
프랜지는 ITT캐논제 XLR-77타입과 동일한 사이즈입니다.
패널 잭 타입은 기기내 배선을 고려한 공간 절약 설계입니다.
패널 잭 타입의 케이블 접속부는 압착 슬리브로 싸여 실드되어 있습니다.
프랜지 사이즈는 ITT캐논제 XLR-77타입과 뉴트릭제 D시리즈 타입 2종류가 있습니다.
<그림2>
BCJ-RUDB 및 BCJ-JRUDB의 프랜지는 흑색입니다.

(비고) BCJ-R용 접지 랙 단자도 있습니다. 당사에 문의해 주세요.

BCJ-FC1, BCJ-FC1-7/16, BCJ-RUC1의 중심콘택트는 납땜식입니다.
또한 압착슬리브의 가공시에는 압착공구(TCD-1DB)를 사용하여 주십시오.
