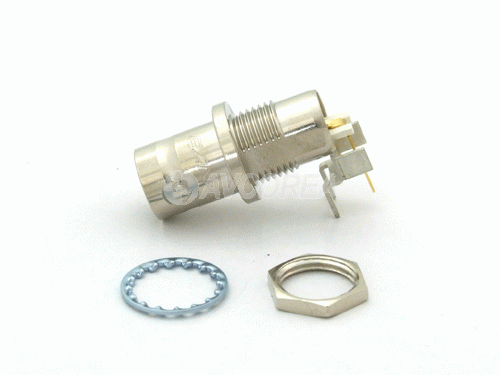

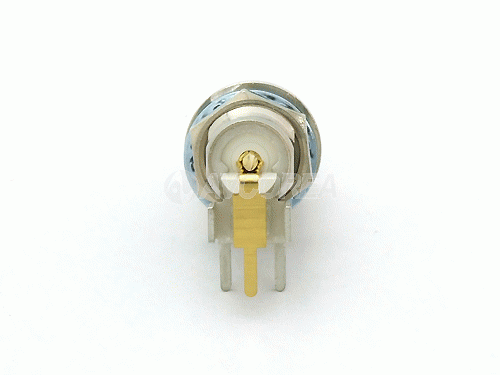

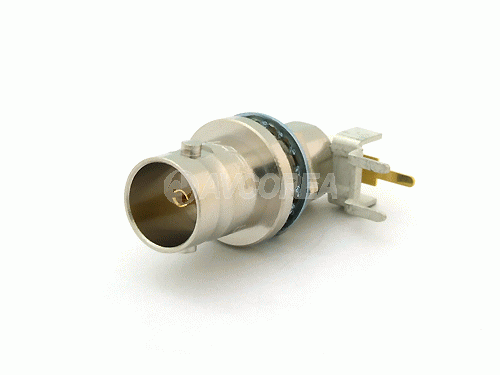

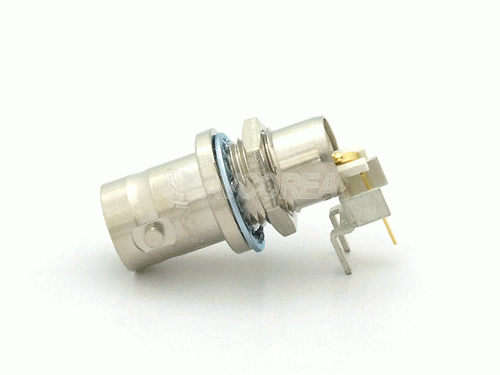

[8730]카나레 75옴 BCJ-RPLH 기판형 커넥터
스   펙 : 75옴, VSWR은 1GHz까지 1.1 이하, RoSH 제품
제조사 : 카나레(Canare)
수   량 :
판매가 : 6,000 원
적립금 : 0 원
100000이상 구매시 무료배송 납품/납기 견적요청은 전화주시기 바랍니다.
장바구니담기 바로주문하기
이전화면
제목 없음

안녕하세요. 케이블 전문몰 AVC코리아 입니다.

세계적 케이블&커넥터 전문회사인 일본 카나레社의 75옴 BNC형 리셉터클 (기판설치타입) 입니다.

각종 비디오영상장비, 신호엔코더, 스위처, 분배기 등 Baseband 비디오, NTSC, SDI, HD-SDI 까지
비디오 영상포맷 전 신호를 입출력할 수 있는 True 75옴 BNC형 리셉터클 입니다.
카나레의 모든 커넥터는 전세계적 친환경소재 RoSH Compliant 제품입니다.

성능은 정제파전압비 VSWR 1GHz까지 1.1이하로서 각종 영상신호을 전송하기에 고성능이며,
중심 콘택트 (BNC 암단자 중심부) 는 탄력성이 뛰어난 벨리륨(Beryllium)동을 채용하여
잦은 BNC 커넥터 연결접속에도 우수한 신호선 결합 접속력을 보유해줍니다.

패널 설치시는 M2.6나사를 사용하여 패널 전면부터 용이하게 설치할 수 있으며,
프린트 기판에 나사고정이 가능하므로서 납땜 작업성도 크게 향상됩니다.
기판 설치타입의 경우 기존 방식에 비해 배선재 및 단말작업비를 크게 절감할 수 있습니다.

보다 자세한 적용사양은 아래 커넥터 사이즈와 프린트가공 도면을 참조해주세요.

아래 설명안에 모델명 전품목 판매합니다. 납품, 납기 및 견적문의는 전화주시기 바랍니다.

02-718-4791 (박영환 과장)

75Ω BNC형 리셉터클

기판 설치 타입(너트 뒷조임 타입)

모 델 명
단자의 방향
수평의 기본판설치시 스터드(Stud)방향
  BCJ-RPC
스트레이트
-
  BCJ-RPC/1
스트레이트
-
  BCJ-RPLH
라이트 앵글
평행
  BCJ-RPLV
라이트 앵글
수직

VSWR은 1GHz까지 1.1이하.
중심콘택트에는 탄력성이 뛰어난 벨리륨(Beryllium)동을 사용하였습니다.
  (금도금 마무리)
라이트앵글-커넥터 축에 대해 직각방향으로 기판 설치 단자가 나와 있습니다.
스트레이트-커넥터 축 방향에 기판 설치 단자가 나와 있습니다.

<주의> 기판설치타입의 커넥터는 납땜후, 기본적으로 세정은 피해 주십시오.

라이트 앵글

커넥터축에 대하여 직각방향으로 기판설치
단자가 나와 있습니다
스트레이트

커넥터축 방향으로 기판설치 단자가
나와 있습니다


커넥트 앞조임 타입에는 절연 세트를 설치할 수 있습니다. 이 경우에는 IU-7/16의 설치 구멍을 뚫어 주십시오.

BCJ-FPLVA
 BCJ-FPLV01
BCJ-FPC
 BCJ-FPC02
BCJ-FPLHA
BCJ-RPC/1
BC-RPC
 BCJ-RPLV
 BCJ-RPLH
BCJ-FPLVA
 BCJ-FPLV01
BCJ-FPLHA
BCJ-FPC
 BCJ-FPC02

t 1.6


t 1.6

BCJ-RPLV
BCJ-RPLH
BCJ-RPC

t 1.6

t 1.6
