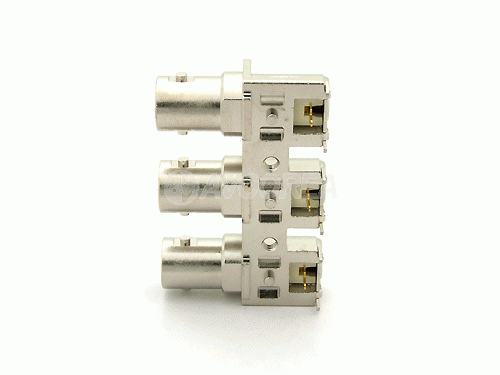

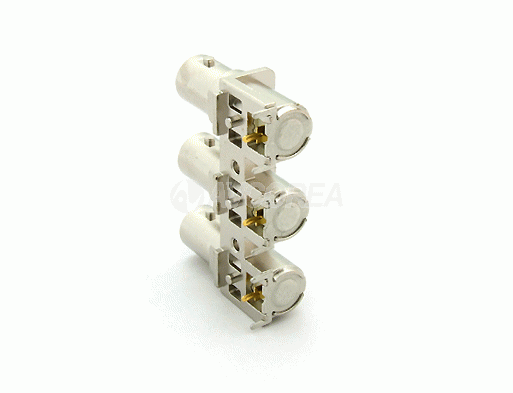

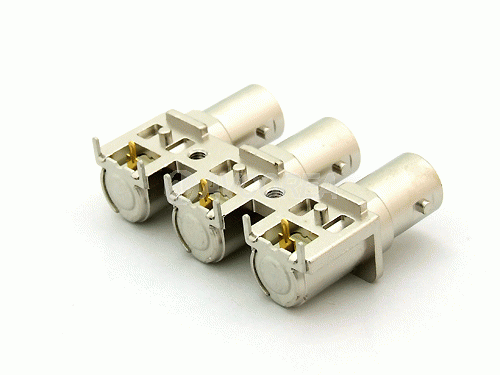

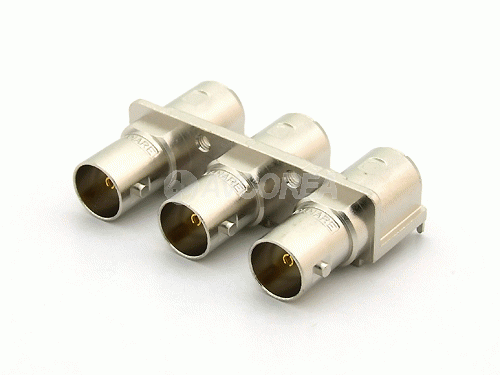

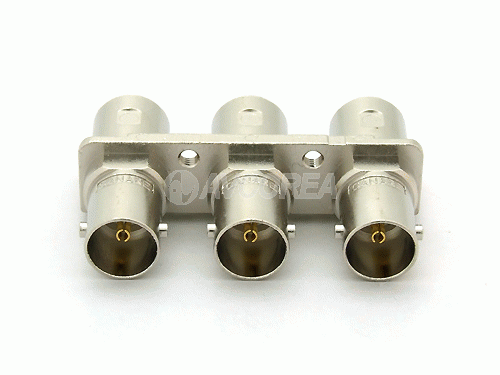

[8722]카나레 75옴 BCJ-BPLH3P 기판형 커넥터
스   펙 : 75옴, VSWR은 2.5GHz까지 1.2 이하, RoSH 제품
제조사 : 카나레(Canare)
수   량 :
판매가 : 5,400 원
적립금 : 0 원
100000이상 구매시 무료배송 납품/납기 견적요청은 전화주시기 바랍니다.
장바구니담기 바로주문하기
이전화면
제목 없음

안녕하세요. 케이블 전문몰 AVC코리아 입니다.

세계적 케이블&커넥터 전문회사인 일본 카나레社의 75옴 BNC형 리셉터클 (기판설치타입) 입니다.

각종 비디오영상장비, 신호엔코더, 스위처, 분배기 등 Baseband 비디오, NTSC, SDI, HD-SDI 까지
비디오 영상포맷 전 신호를 입출력할 수 있는 True 75옴 BNC형 리셉터클 입니다.
카나레의 모든 커넥터는 전세계적 친환경소재 RoSH Compliant 제품입니다.

성능은 정제파전압비 VSWR 1GHz까지 1.1이하, 2.5GHz까지는 1.2이하로서 고성능이며,
중심 콘택트 (BNC 암단자 중심부) 는 탄력성이 뛰어난 벨리륨(Beryllium)동을 채용하여
잦은 BNC 커넥터 연결접속에도 우수한 신호선 결합 접속력을 보유해줍니다.

패널 설치시는 M2.6나사를 사용하여 패널 전면부터 용이하게 설치할 수 있으며,
프린트 기판에 나사고정이 가능하므로서 납땜 작업성도 크게 향상됩니다.
기판 설치타입의 경우 기존 방식에 비해 배선재 및 단말작업비를 크게 절감할 수 있습니다.

보다 자세한 적용사양은 아래 커넥터 사이즈와 프린트가공 도면을 참조해주세요.

아래 설명안에 모델명 전품목 판매합니다. 납품, 납기 및 견적문의는 전화주시기 바랍니다.

02-718-4791 (박영환 과장)

75Ω BNC형 리셉터클
가판 설치 타입(앞부분 나사 조임 타입)



가판 설치 타입(앞부분 나사 조임 타입)
모델명
단자의 방향
  BCJ-BPLH
라이트 앵글
  BCJ-BPC2P
스트레이트
  BCJ-BPLH2P
라이트 앵글
  BCJ-BPLH3P
라이트 앵글
※라이트 앵글 : 커넥터축에 대해 직각방향으로 기판부터 단자가 나와 있습니다.
   스트레이트 : 커넥터축 방향으로 기판부착 단자가 나와 있습니다.


VSWR은 1GHz까지 1.1이하이고, 2.5GHz까지는 1.2이하 입니다.
중심 콘택트에는 탄력성이 뛰어난 벨리륨(Beryllium)동을 채용하였습니다. (금도금 마무리)
패널 설치시는 M2.6나사를 사용합니다. 패널 전면부터 용이하게 설치할 수 있습니다.
커넥터간의 피치는 BCJ-BPLH**가 16mm, BCJ-BPC2P가 16.5mm로 고밀도 설치가 가능합
  니다.
프린트 기판에 나사고정이 가능하므로, 납땜 작업성이 향상됩니다. (BCJ-BPC2P는 제외)
기판 설치타입을 채용할 경우, 배선재·단말가공비를 크게 절감할 수 있습니다.

<주의> 가판설치타입의 커넥터는 납땜후, 기본적으로 세정은 피해 주십시오.
