카나레 3G-SDI/HD/3D 플렉시블 BNC케이블 (L-5CFW)
1미터에서 ~ 200미터까지 길이별 맞춤 Custom 제작가능합니다(전화문의)
AVC코리아 - 일본카나레社 신형 플렉시블 BNC케이블 독점공급
방송용케이블 메이커인 일본 카나레社의 국제방송규격 SMPTE 259M, 292M, 424M 규격의
SD-SDI/HD-SDI/3G-SDI 중계이동용 BNC 케이블 입니다.

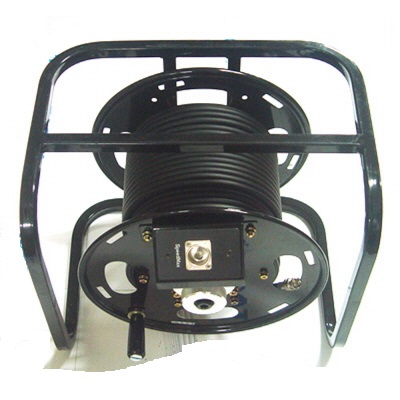

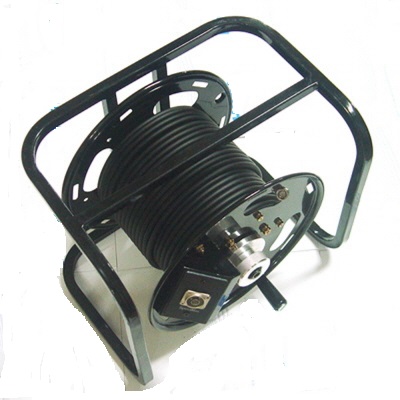

지금까지 방송설비용 BNC동축케이블은 유연성이 떨어지고 케이블 릴에 감아 사용시
꺽임에 의한 손상을 야기하여 사용수명단축과 방송사고를 야기해왔습니다.
또한 이동용케이블도 신호선이 미약하여 높은 비트레이트의 SDI신호의
중계이동으로는 부적합 했습니다.
카나레 3G-SDI/HD-3D 플렉시블 BNC케이블은 카나레社의 신형 L-5CFW 동축케이블로
SDI 전용으로 굵은 신호선을 채용하고 저손실 발포폴리에틸렌 절연체와
외부노이즈 차폐를 위한 이중의 편조쉴드로 구성되어 현재 일본과 미국내
중계이동용 BNC 케이블로 높은 성능이 입증된 제품입니다.
특히 카나레의 75옴 특성임피던스의 압착식 BNC플러그 커넥터를 사용하여
높은 신호전달과 내구성이 향상되었고 3Gbps 의 SDI 에도 우수한 성능을 보여줍니다.
신호포맷별 최대전송거리
신호포맷 |
최대전송거리 |
SD-SDI
(SMPTE-259M)
|
384 미터 |
HD-SDI
(SMPTE-292M) |
103 미터 |
3G-SDI
(SMPTE-424M)
|
70 미터 |
L-5CFW 케이블은 전용제작 Tool로 원하시는 길이별 맞춤 Custom 제작되며,
전 케이블은 출고전 모든 비디오포맷에 대해 Sweep Test 후 출고합니다.
케이블 -
3G-SDI/HD-SDI 이동중계용 플렉시블 RG-6 Coaxial Cable,
카나레 L-5CFW BNC 케이블
커넥터 - 75옴 3G-SDI/HD-SDI BNC 전용단자 (모델명 BCP-B51F) + 케이블 보호 컬러 부츠 장착
- Structural Return Loss: >20dB at 2GHz
- Nominal O.D.: 0.303
- AWG: 18 Solid
- Shield and Coverage: 100 Percent Aluminum Foil TAC Braid >93 Percent
- Nominal Capacitance: 17 Pf / Ft.
- Nominal Impedance: 75 Ohms
- SDI Transmission: 940 Feet Minimum / 1210 Feet Maximum at 270 Mb/s
모델명 |
외경 |
중량 |
내부 도체 |
절연체 |
외부도체 |
전기특성 |
특성인피던스 |
감쇠량 |
도체
구성 |
외경 |
외경 |
실드구성(*3)편조밀도 |
내부도체저항 |
외부도체저항 |
정전용량 |
mm |
kg
/100m |
본
/mm |
mm |
mm |
mm/특/타(%) |
Ω/100m |
Ω/100m |
pF
/m |
Ω |
dB/100m
(10MHz) |
L-5CFW |
7.7 |
8.1 |
1/1.05A |
1.05 |
4.9 |
하타0.12A/7/24
(93%이상)
상타0.12A/9/24
(96%이상) |
2.3 |
0.5 |
55 |
75 |
2.2 |
< |
