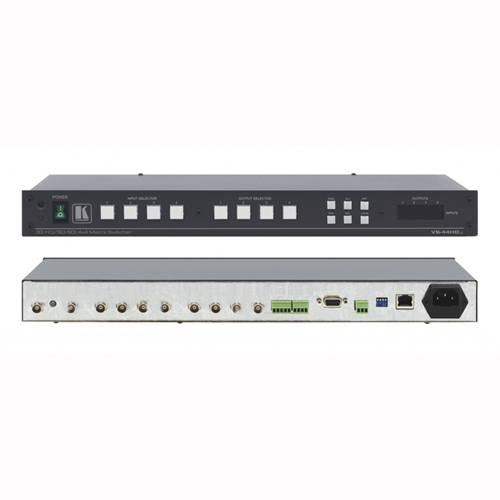

VS-44HDxl 은 SD-SDI(SMPTE 259M, SMPTE 344M), HD-SDI (SMPTE 292M) 및 3G HD-SDI (SMPTE 424M) 디지털 비디오 신호용 고성능 매트릭스 스위처입니다. RP-168 표준에 따른 수직 인터벌 스위칭을 통해 Genlock된 소스를 사용하여 완벽한 스위칭을 할 수 있습니다.
- 최대 데이터 속도 - 3Gbps.
- HDTV 호환.
- 다중 표준 지원 - SD/ HD/ 3G HD-SDI 혹은 듀얼링크 HD-SDI.
- Kramer re-Klocking™ & Equalization 기술 - 보다 먼 거리를 전송하기 위해 디지털 신호를 재가공.
- 스위칭 동기 - 외부 레퍼런스 신호 혹은 입력되는 비디오 신호.
- Active Input Type™ 리포팅 기능 - 전면 패널의 각 입력 선택버튼이 자동으로 비디오 신호를 감지하여 SDI 신호인 경우에는 초록색, HD-SDI 신호인 경우에는 파란색으로 LED 색이 바뀜.
- 스위칭 값 저장 - 프리셋 값으로 현재의 스위칭 값을 저장하여, 나중에 불러올 수 있는 기능.
- Take 버튼 - 여러 스위칭 값을 한번에 실행
- 아날로그 동기 타입 - Bi-level, tri-level.
- 선택가능한 동기신호 터미네이션.
- 수직 인터벌 스위칭 - SMPTE RP-168.
- 전면패널 잠금기능.
- 유연한 컨트롤 옵션 - 전면 패널, RS-232 (K-Router™ Windows®-based 소프트웨어 포함), RS-485, 이더넷, 접점 & IR 리모컨 포함
- 범용 파워서플라이 - 100-240V AC.
- 표준 19 인치 랙 사이즈 - 1U. 랙 이어 포함.
VS-44HD
| 입력: |
4 SMPTE-259M/292M/424M serial video, 75Ω on a BNC connector; 1 genlock 75Ω/Hi-Z on a BNC connector, bi-level or tri-level sync.
|
| 출력: |
4 equalized and reclocked SMPTE-259M, 292M outputs 75Ω on BNC connectors; 1 looped genlock 75Ω/Hi-Z on a BNC connector.
|
| 최대 출력 레벨: |
800mVpp/75Ω. |
| 데이터 속도: |
Up to 2.97Gbps. |
| 컨트롤: |
전면 패널, RS-232; RS-485, 이더넷, IR 리모컨, 접점. |
| 전원공급원: |
Universal, 100-240V AC, 50/60Hz, 22VA. |
| 크기: |
19" x 7" x 1U W, D, H, rack mountable. |
| 무게: |
2.6kg (5.7lbs) approx. |
| 부속품: |
파워코드, 널모뎀 어댑터, IR 리모컨 |
