[13022]PC전용 DVI 1:8 분배기 (48만 ==> 28만) 고해상도 최고 UXGA(25-165MHz)까지 지원 산태 A+ 양호 BOX 없음

DVI(Digital Visual Interface) 분배기 DS-818F를 사용하여, PC한대로 8대 또는
그 이상의 모니터에 동일한 화면의 출력이 가능합니다.

▒ 주요특징 ▒

Panel Link 디지털 기술 사용
고해상도 최고 UXGA(25-165MHz)까지 지원
Cascade 연결 가능
1U rack 디자인
DVI 1.0 사양과 호환가능
Test bench 시설이나 Data center, Help desk 에 사용

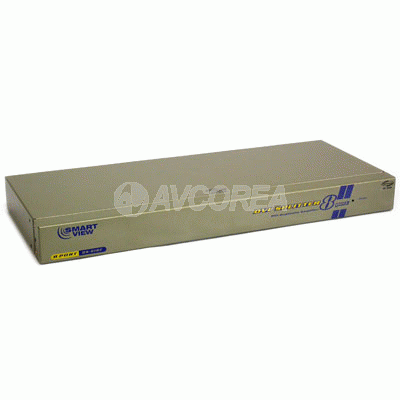

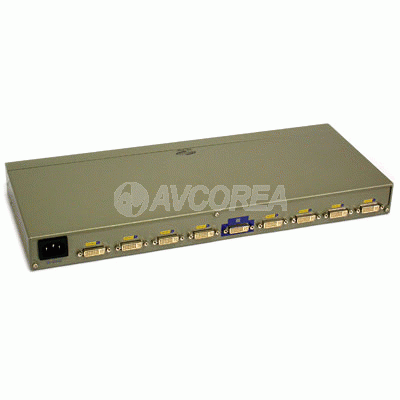

▲ 앞모습(상), 뒷모습(하)

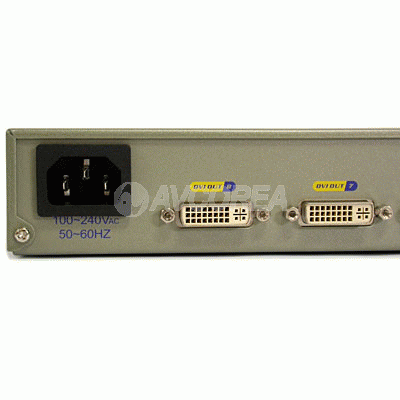

▲ 뒷모습 - 입력 AC 전원 소켓, DVI out 포트

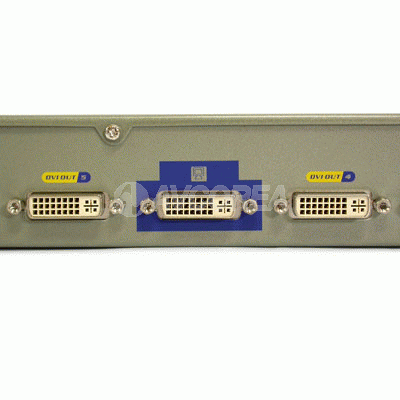

▲ 뒷모습 - Video in 포트

▲ 제품 옆면 (랙마운트 고정부분)

▲ 제품 밑면 (미끄럼방지고무)

※ 제품 밑면의 스티커 훼손 시 A/S 및 교환,환불이 불가능 합니다.
제품 분해 및 임의 개조를 하지 마십시요.

Function	DS-818F
Video Input Connector (DVI Female)	1
Video Output Connector (DVI Female)	8
Max. Resolution	1600 x 1200 60Hz
Cable Distance (Device to Monitor)	10m (Max.)
Signal Type	Standard DVI Signal
Power Adapter(Min.)	AC 100V ~ 240V / 50~60Hz
Housing	Metal
Weight	2530g
Dimensions(LxWxH)mm	440 x 185 x 42

▣ 제품 사용예

▣ 제품 설치

   1. PC와 모니터 전원을 끈다.
   2. DVI Male 연장 케이블을 PC와 분배기의 VIDEO IN 포트에 연결한다.
   3. DVI Male/female 연장 케이블을 모니터와 분배기의 DVI OUT 포트에 연결한다.
   4. 전원 코드를 연결하고 DVI 분배기의 전원을 켠다.
   5. PC와 모니터 전원을 켠다.

※ 주의 – 만일 DDC 모니터를 사용하는 경우, 다른 모니터도 DDC 모니터와 같은
해상도의 것을 사용한다.

▣ CASCADE 기능

   1. 모니터를 추가하여 동일한 이미지를 출력하는 기능을 위해, 또 다른 분배기를 연결한다.
   2. 기존의 분배기의 “DVI OUT 1” 포트와 추가된 분배기의 “Video IN” 포트의 사이에
       DVI Male/Female 연장 케이블을 연결한다.

※ 주의 사항 : 여러 개의 분배기를 포트에 연결하여 cascade 기능을 이용할 경우
이미지 저하가 나타날 수 있습니다.

▲ CASCADE 기능

▣ 제품 구성물

DS-818F DVI 분배기
사용자 설명서
AC Power 코드
Rack 용 rail 2개와 screw 6개 포함.

▲ 전원코드, 랙고정용 마운트, 나사
