트랜스코더는 PC모니터 및 프로젝션 등으로 프로그래시브 화질을 즐기실 수 있게 해 주는 제품입니다. 게임기 및 프로그래시브 출력을 지원하는 셋탑박스, DVD, 켐코더 등의 영상 장비를 트랜스코더를 통해 PC모니터나 프로젝션으로 보시면 최상의 화질을 구현하실 수 있습니다.
이제 여러분의 눈 높이를 프로그래시브로 높여 보시기 바랍니다

제품 소개

• 최상의 그래픽 출력
  VD-Z3는 고품질의 HDTV 신호(480p, 720p, 1080i)를 VGA 신호로 출력하여 사용자의 모니터나 프로젝터에서 고품질의 그래픽을 즐기실 수 있도록 해 줍니다.


• 우수한 확장성
  HDTV를 지원하는 콘솔 게임기와 출력장치(XBOX, GAMECUBE, PS2, HDTV set-top box, Progressive scan DVD player, 컴포넌트 지원 카메라 등)와 함께 가능하도록 설계되었습니다.


• 간편한 설정
  VD-Z3는 Plug and Play 방식을 지원하여 여러 종류의 게임콘솔과 HDTV set-top box 또는 Progressive scan을 지원하는 DVD player 등의 장치에서 간편하게 설정하실 수 있습니다.


• 사용의 편의성(스위칭)
  사용자의 PC와 Progressive scan 장비는 간단한 딥스위치 조작으로 서로 스위칭이 가능합니다.


• 높은 호환성
  VD-Z3는 표준의 VGA 신호로 많이 활용되는 우수하고 다양한 종류의 CRT, LCD monitor & projector등의 출력 장치와 호환 됩니다. 또한 XBOX, GAMECUBE, HDTV set-top box, progressive scan DVD player 와 같은 장비와 뛰어난 호환성을 보여 줍니다.


• 밝기 조절 가능
  자체적으로 밝기 조절이 가능한 스위치가 있어서 최상의 화질을 선택할 수 있습니다.


• 자동신호감지
  자동으로 입력과 출력신호를 감지합니다

제품의 구성

1. VD-Z3본체
2. 전원어댑터(DC 7.5V)

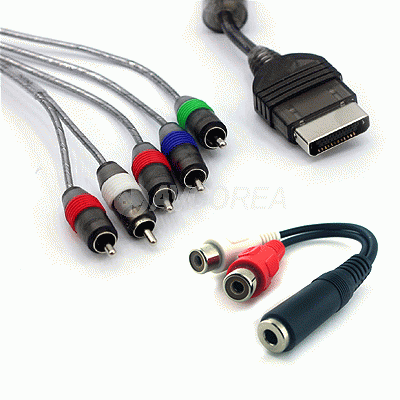

3. 액스박스 컴포넌트 케이블
4. 오디오 변환케이블
5. 사용설명서

주의 사항

• 최상의 결과를 얻기 위해서 모니터의 설정은 17”는 1024 x 768 @ 75 Hz, 19” 모니터는 1280 x 1024 @ 75Hz를 권장합니다. Ferrite core filter(자성체)가 내장된 VGA 케이블을 사용 안 하면 화면의 뒤틀림이 생길 수 도 있습니다.
• XBOX, GAMECUBE & PS2 등 게임 콘솔인 경우 게임이 480p, 720p, 1080i를 지원하는 경우에만 사용이 되며 480i 게임은 모니터에서 지원하지 않습니다.
• VD-Z3는 NTSC 방식의 XBOX만 지원합니다. Pal 방식은 지원하지 않습니다.

연결 방법

대응 기기 연결 방법

사양(Specification)

Input

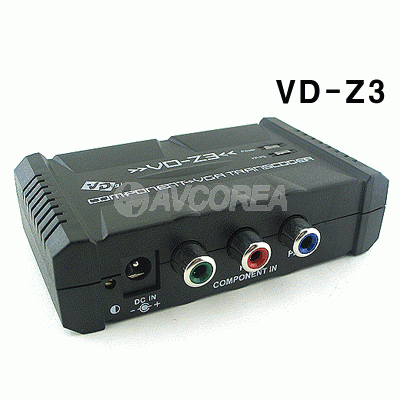

• Component In (Y, Pr, Pb)
• VGA In (Black colour, DSUB 15 PIN VGA FEMALE)
• DC Power Jack (Input voltage range: 7 ~9V; Input current range: 350mA ~600mA)

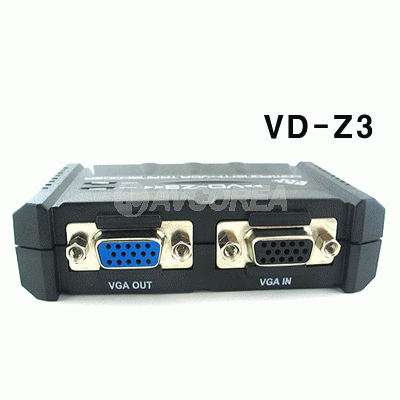

Output

• VGA Out (Blue colour, DSUB 15 PIN VGA FEMALE)

Video Bandwidth

• 230MHz@-3dB
• 1 Highest Supported PC Bypass signal 1920 x 1200@60Hz

Supported Component In Video Modes

• 480p, 720p, 1080i / 540p @60Hz
• Automatic format
• Input and Output at same scanning format.

Supported Sync. Modes

• Composite RGB sync (RGBs)
• Separate RGBHV sync
• 2 Separate RGBHV sync Alternative

Supported Consoles and Device (Progressive Output)

• XBOX, GAMECUBE, PS2, Progressive Scan DVD player, HDTV cable receiver, etc.

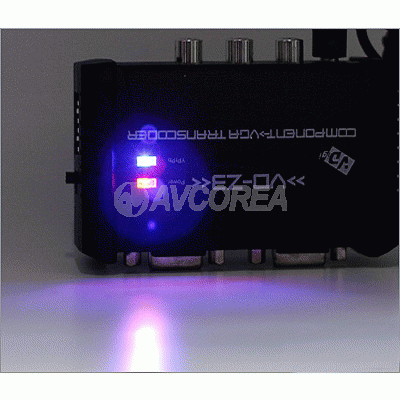

Input Source LED Indicator

• Power / VGA Bypass LED (Orange when on)
• Component In (Blue when on)

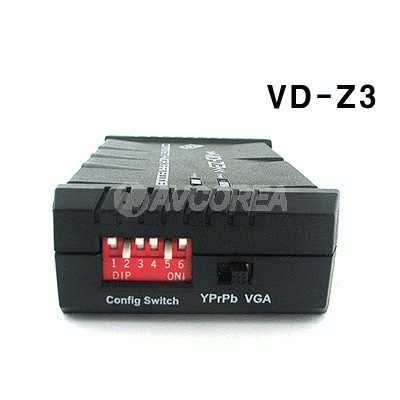

Switches

• Simple slide switch for Input source switching
• DIP switch for system configuration
• Brightness adjustment screw

Operating condition

• Temperature: 0 ~ 40oC
• Humidity: 10 ~ 80%

Dimension & Weight

• Dimension: 93mm (L) x 64mm (W) x 24mm (D)
• Weight: 83g

REMARKS

1. For the best performance of VGA Bypass, the recommended resolution for 17’ monitor is 1024 x 768 @ 75 Hz; for 19” monitor, the recommended resolution is 1280 x 1024 @ 75Hz. In addition, VGA cable with ferrite core filter is highly recommend. (Distortion may occur if you use normal VGA cable with no filter.)
2. Separate RGBHV sync Alternative only used if the display position is not in the correct position.
3. For XBOX, GAMECUBE & PS2, only support for 480p, 720p, or 1080i games, 480i games are not supported on monitor.
4. For Pal version of XBOX, the p.scan option is disabled, which cannot work with vd-z3.
