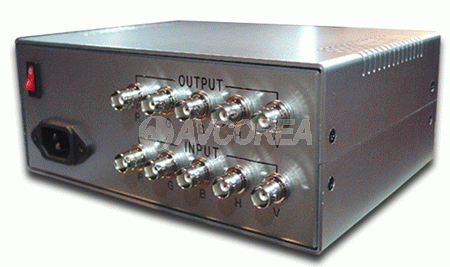

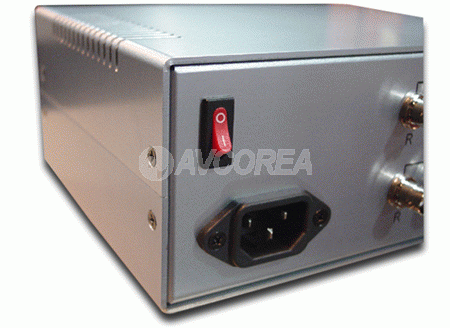

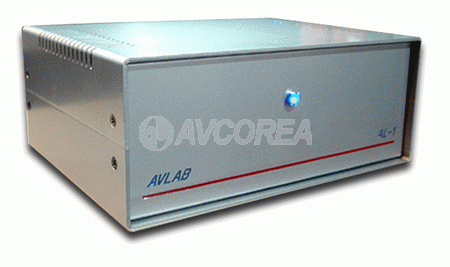

[10611]AL-1 외장형
스   펙 :
제조사 : avlab
수   량 :
판매가 : 150,000 원
적립금 : 8,000 원
100000이상 구매시 무료배송 납품/납기 견적요청은 전화주시기 바랍니다.
장바구니담기 바로주문하기
이전화면
HTPC

HTPC / DVDP/ 스위처를 위한 최상의 업그레이드 모듈 AL-1

AL-1 모듈은 HTPC / DVDP / 스위처를 위한 업그레이드 모듈입니다.

AL-1 모듈은 리얼 75옴 RGB 라인 드라이버와 필터회로를 내장한 개조툴로서

HTPC / DVD플레이어 / 스위처 등등의 사용자들에게 추천드리는 제품입니다.

AL-1 모듈은 세개의 미니 점퍼를 통해 두가지의 볼트로 출력 가능하며

점퍼의 유무에 따라 게인 출력 레벨이 변화 합니다.

 이 회로를 통해 영상은 노이즈가 감소하며, 암부의 디테일이 살아나고,

색감이 풍부해 지는 걸 느끼실 수 있습니다.

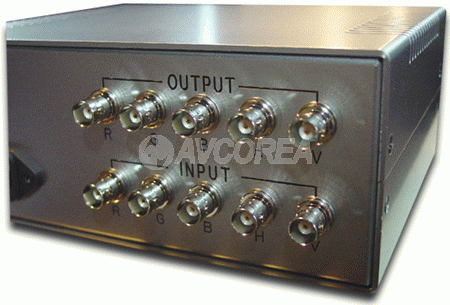

더우기 출력단자가 75옴 BNC로 연결 할 수 있어 까나레 선과 같은 고품위 케이블과의

접속이 용이하여 한층 향상된 화면을 보실 수 있습니다.

AL-1 모듈은 현재 모딕스류의 DVD플레이어에서도 그능력이 십분발휘되고 있습니다.

외장형인 경우 RGB뿐만 아니라 젠더를 사용 할 경우 컴퍼넌트에서도 충분한 효과를 보실 수 있습니다.


저희가 테스트한 바로는 프로젝터 뿐만 아니라 CRT TV, 프로젝션 TV에서도 효과를 보실 수 있습니다.





* AL-1 외장형 연결 방법 *

컴퍼넌트로 연결하는 경우



- 컴퍼넌트로 연결할경우 RCA를 BNC로 변환 해주는 단자를 이용하셔도 되고 저희 쇼핑몰
컴포넌트 케이블 중에서 카나레 3rca-3bnc 제품을 사용하셔도 됩니다.

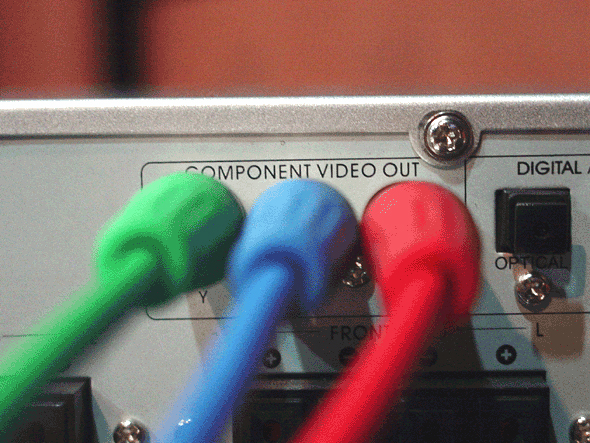

1. DVDP에서 컴퍼넌트선을 연결합니다

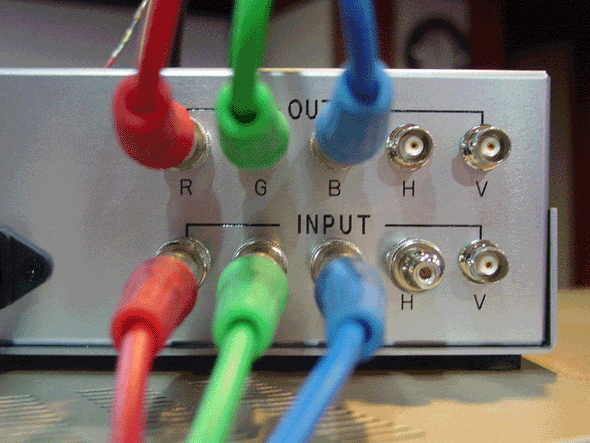

2. DVDP에서 나온 컴퍼넌트선을 RCA & BNC단자를 연결한 후 AL-1 INPUT단자에 연결합니다

3. RCA & BNC단자를 연결한 컴퍼넌트선을 AL-1 OUTPUT단자에 연결합니다

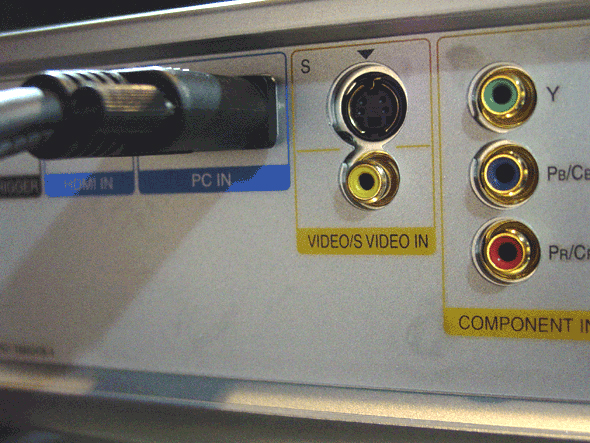

4. AL-1 OUTPUT단자에 연결한 컴퍼넌트 선을 DISPLAYER의 COMPONENT IN 단자에 연결합니다

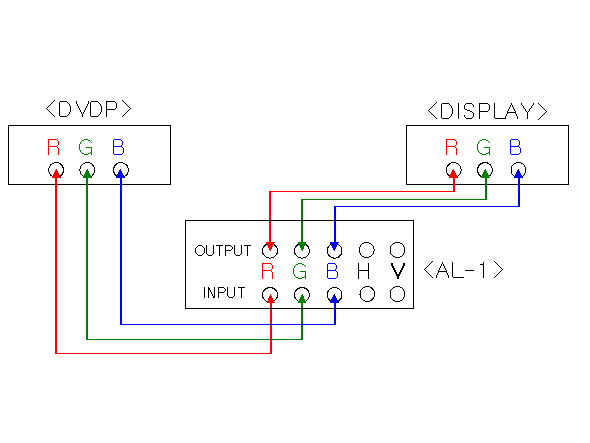

- 컴퍼넌트로 연결할 경우의 간단한 개요도 입니다

D-SUB로 연결하는 경우

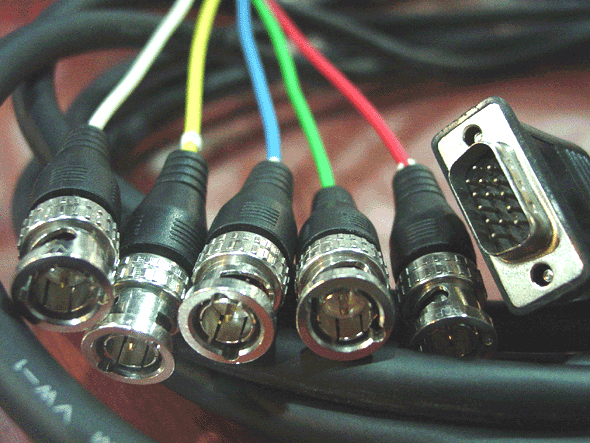

- 5BNC TO D-SUB CABLE이 필요합니다

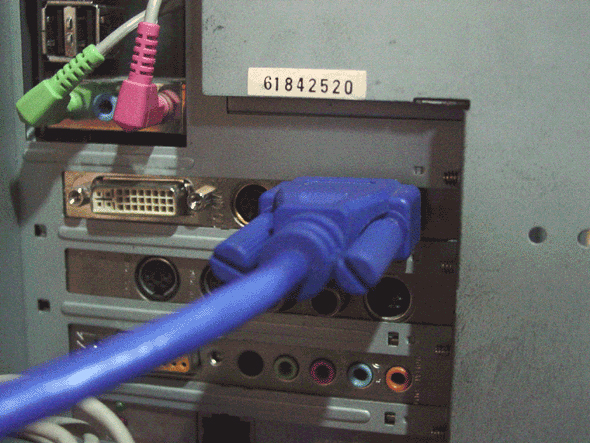

1. 컴퓨터 본체 D-SUB단자에 5BNC TO D-SUB CABLE을 연결합니다

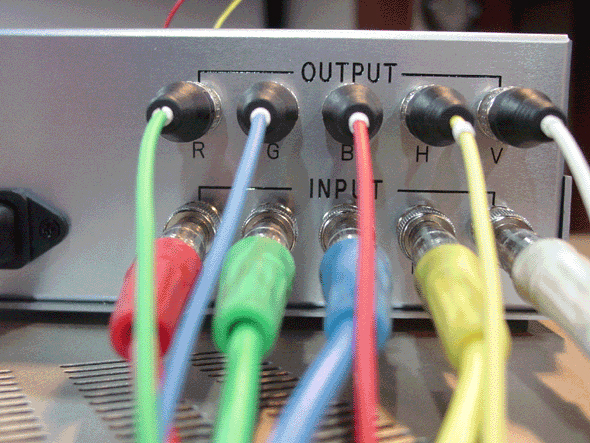

2. 컴퓨터 D-SUB에 연결한 5BNC 단자를 AL-1 INPUT 단자에 연결하고 AL-1 OUTPUT 단자에 5BNC TO
    D-SUB CABLE을 연결합니다.

3. AL-1 OUTPUT 단자에 연결한 D-SUB단자를 DISPLAYER의 COMPONENT IN단자에 연결합니다

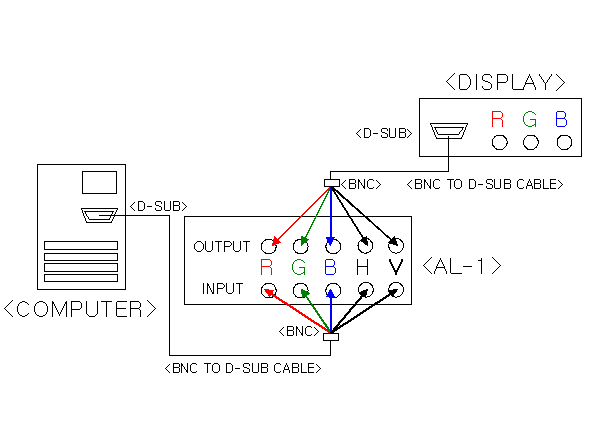

- D-SUB단자로 연결할 경우의 간단한 개요도 입니다
